SONDES D’ÉCHANTILLONNAGE GAZ

Grâce à leur conception modulaire et adaptative, les sondes d’échantillonnage chauffée de la série ASP couvrent un large éventail d’applications par extraction directe et continue des gaz avec une maintenance réduite .Le corps de cette sonde est chauffé à température fixée (ou modifiable) afin de prévenir la formation de condensation ou la perte de composés importants.

L’un des avantages significatifs de la série ASP est représenté par le filtre logé à l’intérieur du tube d’échantillonnage et extractible sans démontage de la sonde ce qui permet une maintenance efficace et un entretien rapide.

En standard, toutes les sondes d’échantillonnage ASP offrent le retro lavage, la calibration et des dispositifs de sortie d’alarme. L’élément filtrant supporte une charge de poussière supérieure à 1g/Nm 3 et est disponible en différentes longueur, porosité et matériaux intégré dans le corps de sonde chauffé. L’orifice d’injection des gaz pour les tests d’émissions standardisés permet une calibration des gaz via l’élément filtrant de la sonde d’échantillonnage.

Une grande quantité d’options et d’accessoires tel que la fonction de retro soufflage pour des charges de poussière  supérieures à 10g/Nm3 ou le déshumidificateur en PTFE sont disponibles pour l’ASP afin d’améliorer les performances d’échantillonnage et faciliter l’intégration dans un système existant pour répondre à des exigences spécifiques.

ACCESSOIRES POUR SONDE D’ÉCHANTILLONNAGE

Filtre supérieur / Tube d’ échantillonnage chauffé / Tube d’échantillonnage non chauffé.

ASP 100

SONDE AUTORÉGULÉE À 180°C

La sonde ASP100 est auto régulée à une température fixe de 180°C. Parfaitement adaptée à la surveillance et au contrôle des procédés d’émission de gaz, l’ASP 100 est la version de base des sondes Ankersmid.

ASP 300 / 400 / 500

SONDE À TEMPÉRATURE RÉGLABLE

Les séries ASP 300/400/500 ont une température de chauffe réglable (ajustable jusqu’à 320°C). Disponible en trois différentes longueurs de filtres en fonction de la charge de poussière émise :

ASP 300 = Filtre de 150 mm parfaitement adapté aux applications allants jusqu’à 1g de poussière/ m3.
ASP 400 = Filtre de 180 mm permettant à l’ASP 400 de traiter de passages de gaz contenant jusqu’à 4g de poussière / m3 en version standard et jusqu’à 10 g avec la fonction rétro soufflage.
ASP 500 = Filtre de 500 mm. Utilisé pour des conditions extrêmes, l’ASP 500 est capable de filtrer un passage de gaz avec jusqu’à 10g de poussière / m3 sans rétro soufflage. Et 20 g de poussière / m3 avec l’option BlowBack.

Les Sondes ASP 300/400/500 sont conçues pour fournir des données fiables sur des installations émettant des gaz acides en forte concentration avec des charges élevées de poussières dans un environnement sévère.

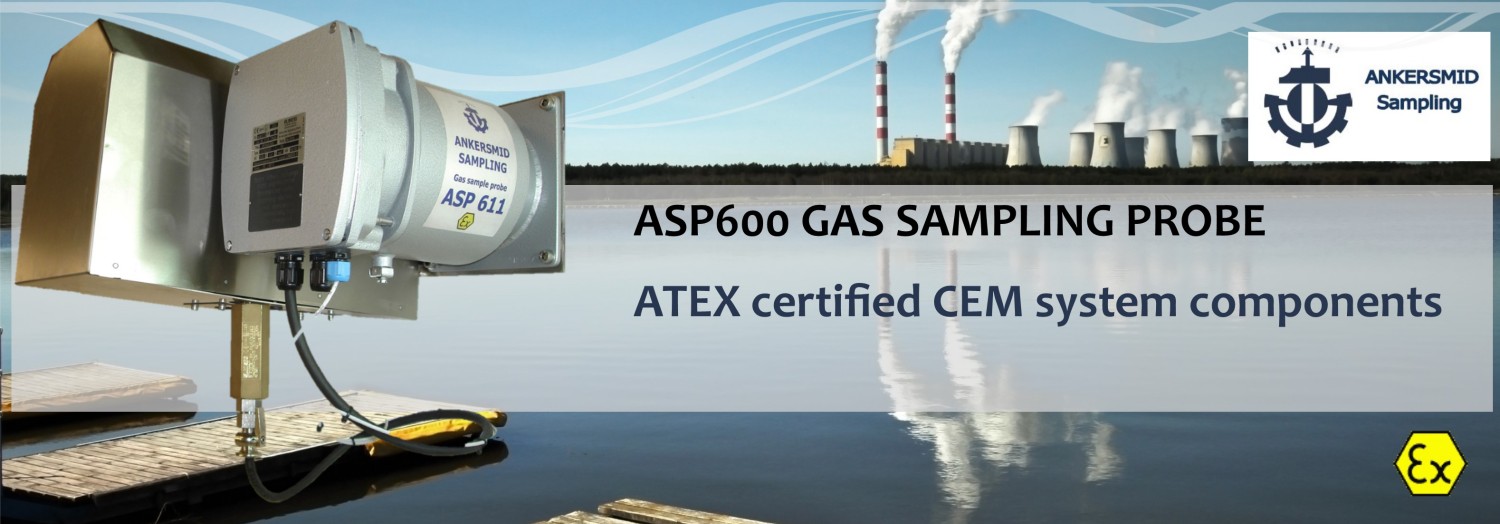

ASP 611 / 613 / 622

SONDE POUR ATHMOSPHÈRE EXPLOSIVE

ASP 320 DeNOx

SONDE DeNOx

L’ASP320 DeNOx a été spécialement conçu pour l’échantillonnage en continu d’émissions ou de gaz de procédé type SCR DeNOx lorsque  NH3 est l’agent de  dénitrification utilisé pour réduire les émissions de NOx. Cette nouvelle technique d’échantillonnage s’est avérée être très performante pour les fortes concentrations de polluants. Pour ces applications la mesure des concentrations en NOx, SO2 et O2 est affectée significativement par la présence de sels d’ammonium lorsque la température d’échantillonnage chute sous 320C° en présence de grande quantité de NH3. Sa conception permet une élimination continue de condensat et une haute température de filtration afin de prévenir les pertes de composés.

Accessoires pour sondes d’échantillonnage

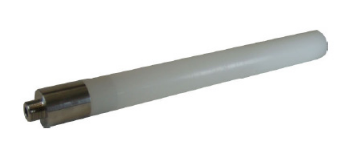

FILTRE SUPÉRIEUR ATF

La grande surface active du filtre supérieur ANKERSMID garantie une grande durée d’utilisation. La série des filtres supérieurs ATF d’ANKERSMID sont sélectionnés en fonction des conditions spécifiques du site, par exemple les composants gazeux, la charge de poussières, leurs tailles, la saturation de vapeur d’eau, la température ,la pression et la vitesse des gaz. Les filtres ATF sont munis d’un connecteur soudé fileté pour leur montage  sur la bride  de la sonde d’échantillonnage  ASP, il peut être adapté à des équipements tiers.

Des tubes d’extensions AET  peuvent être utilisés pour ajuster la paroi intérieure du tube d’échantillonnage avec le filtre supérieur.

Pour les profils à haute vélocité une plaque de protection de la série AAS usinée en V doit être utilisée afin de protéger le filtre supérieur de l’abrasion.

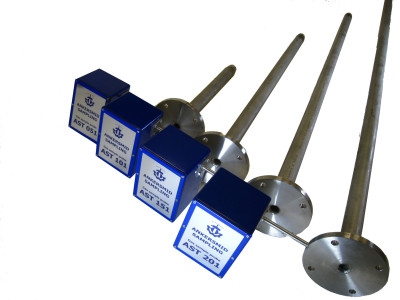

TUBE D’ÉCHANTILLONNAGE CHAUFFÉ AST

Ce tube d’échantillonnage chauffé est disponible en 4 longueurs standard : 0,5m, 1m, 1,5m, 2,0m (autres dimensions sur demande). Comme pour les sondes ANKERSMID ils comportent  une bride  DN65 PN6. Des adaptateurs de brides peuvent être fournis sur demande pour des installations les plus usitées. Si nécessaire il est possible de monter une sonde d’échantillonnage non chauffée ou un pré-filtre au bout du tube chauffé.

En standard un thermocouple de type J (Fe-Cu-Ni) est monté avec le contrôleur numérique garantissant une régulation de température fiabilisée en programmant la température de service et celle d’alarme.

Disponible en option, un transmetteur 2 voies Modbus/RS485 centralise les  signaux de tous les contrôleurs ANKERSMID installés permettant ainsi de créer un réseau de surveillance du site et des équipements.

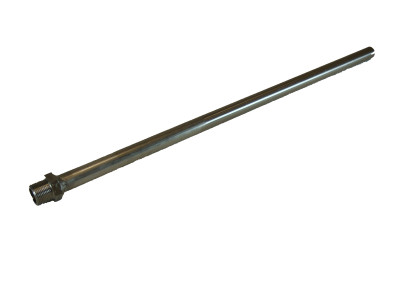

TUBE D’ÉCHANTILLONNAGE AST NON CHAUFFÉ

Les tubes d’échantillonnage AST sont utilisés en combinaison avec les sondes d’échantillonnage  ASP afin de prélever l’échantillon de gaz à la place optimale dans la veine de gaz. Dans une installation type, la pointe de la sonde doit être positionnée  dans le premier tiers de la veine de gaz. Pour des concentrations de poussières supérieure à 2g/m3, un filtre de tête peut être monté en utilisant un tube d’extension.

Les tubes d’échantillonnage AST peuvent être sélectionnés en fonction d’applications spécifiques. Les paramètres à prendre en considération sont : composition des gaz, teneur en eau, saturation de vapeur, charge de poussières, température du procédés, pression et vitesse des gaz. La longueur standard étant d’1m d’autres longueurs sont disponibles sur demande. Des tubes d’échantillonnage et d’extension avec  réducteur de volume sont disponibles pour des procédés  avec des débits de gaz faibles afin de diminuer le temps de rétention.s

Pour des gaz échantillonnés en aval du dépoussiéreur par voie humide contenant de forte quantité d’eau, un tube de déshumidification ADT peut être monté afin de piéger le liquide dans la zone d’échantillonnage.

Connecteur universel fileté AST pour un montage facile sur la plupart des sondes d’échantillonnage existantes.
