SYSTÈME DE CONDITIONNEMENT DE GAZ

Les systèmes de conditionnement de gaz sont des compresseurs ou des refroidisseurs par effet Peltier utilisés pour baisser le point de rosée des échantillons brut ou des flux gazeux afin d’empêcher leur condensation lorsqu’ils pénètrent dans les systèmes d’analyse. La stabilité du point de rosée de l’échantillon est primordiale pour éviter des interférences inadéquates de l’humidité résiduelle avec des composants gazeux. Le taux de dissolution très bas du gaz est atteint en utilisant une nouvelle technologie brevetée. La séparation permanente du condensat de la phase gazeuse, ainsi que le temps de contact court du gaz dans le système jouent un rôle important dans la réduction du taux de dissolution du gaz. Chaque refroidisseur convient parfaitement aux environnements industriels.

jusqu’à 6 échangeurs de chaleur démontables et enduits de PFA® peuvent être installés d’origine ou sur un système existant, la gamme de conditionneurs de gaz apporte flexibilité et adaptabilité. La conception modulaire offre un très large choix de possibilités. Une caractéristique exclusive consiste à humidifier le gaz de calibration afin d’éliminer les risques d’erreurs volumétriques. Les échangeurs peuvent être installés en parallèle ou en série selon les exigences du client en permettant l’analyse multi flux et la redondance. Plusieurs options sont disponibles afin d’optimiser les opérations en continue ou le travail en liaison avec les analyseurs en aval tels que les drainages de condensat, les alarmes « présence liquide » ou les contrôleurs de température du dispositif externe chauffé.

La gamme de conditionneurs de gaz offre une sécurité et une stabilité à long terme pour l’extraction analytique avec :

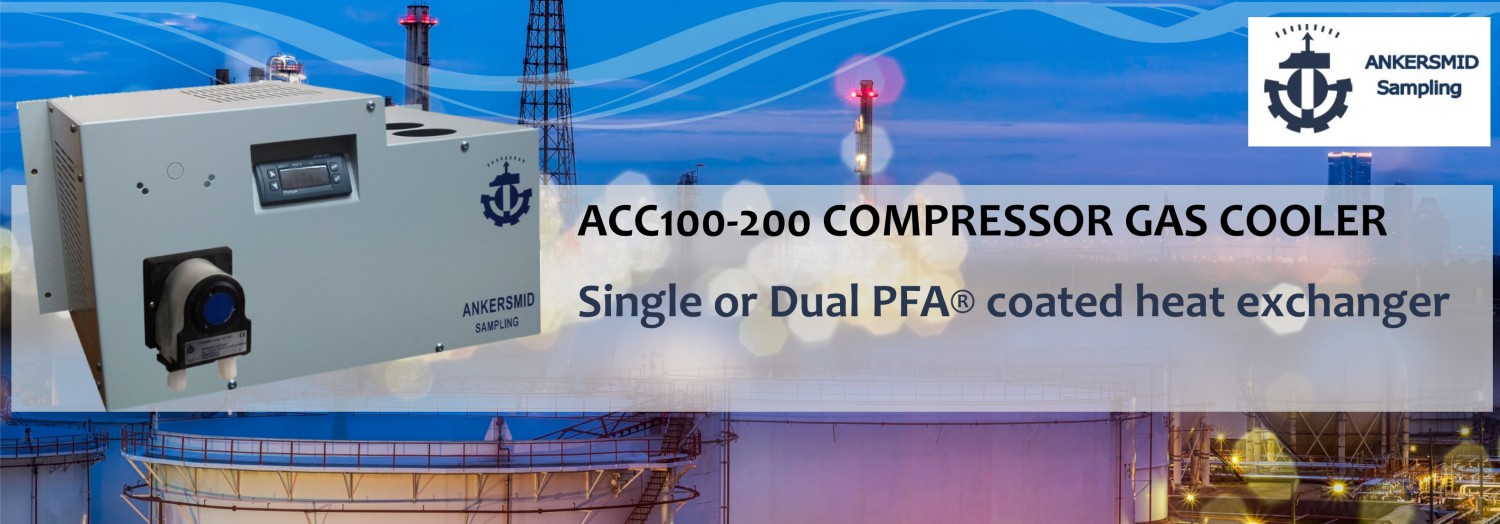

ACC 100

COMPRESSEUR GAZ COOLER

La conception du refroidisseur gaz par compression ACC 100 permet de monter jusqu’à 2 échangeurs thermique et 2 pompes péristaltiques  pouvant être installés d’origine ou dans un second temps sans problème. Les échangeurs et les pompes peuvent être connectés en série ou en parallèle à la demande du client. Le système électronique ne contrôle pas seulement le point de rosée mais aussi la température ambiante. Extrêmement fiable pour des opérations à long terme dans un environnement industriel..

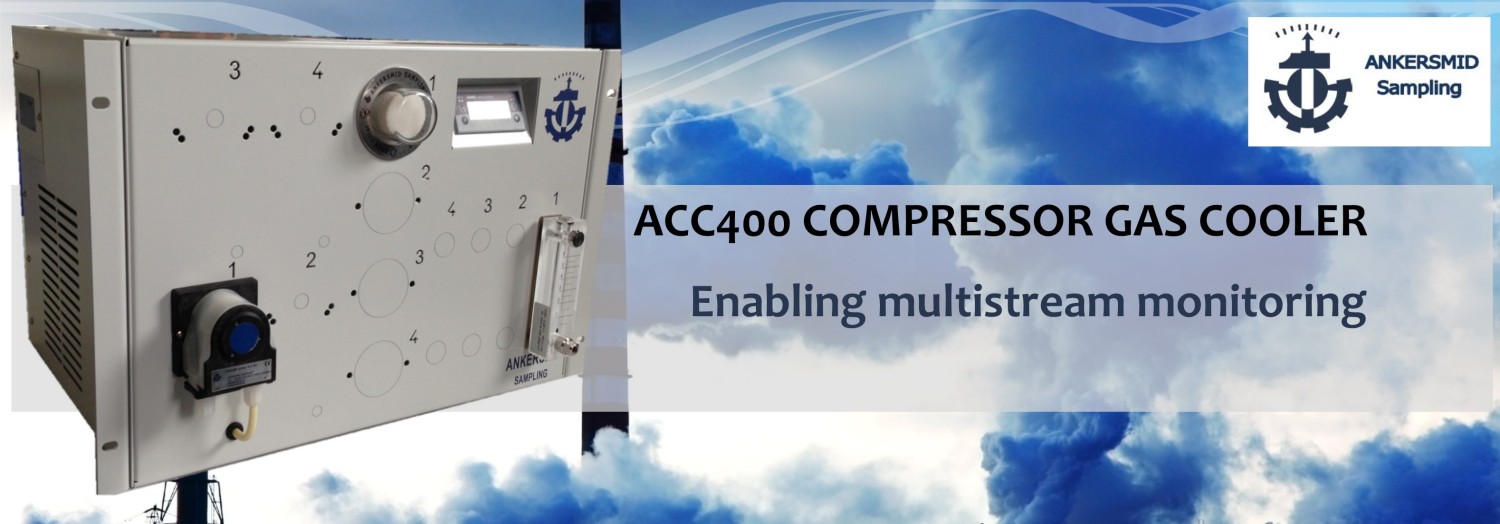

ACC 400

COMPRESSEUR GAZ COOLER

La conception de l’ ACC 400 permet de monter jusqu’à 4 échangeurs de chaleur et 4 pompes péristaltiques  pouvant être installés d’origine ou dans un second temps sans problème. Les échangeurs et les pompes peuvent être connectés en série ou en parallèle à la demande du client. Un système électronique ne contrôle pas seulement le point de rosée mais aussi la température. Extrêmement fiable pour des opérations à long terme dans un environnement industriel.

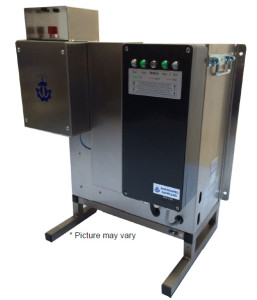

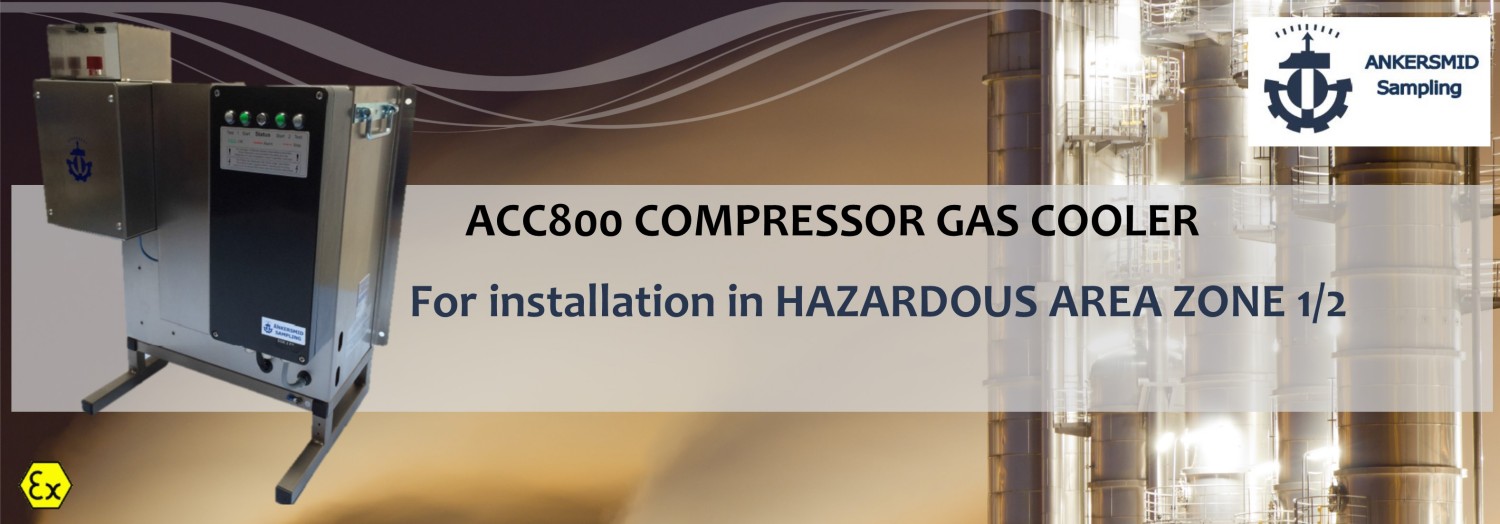

ACC 800Ex

COMPRESSEUR COOLER ATEX

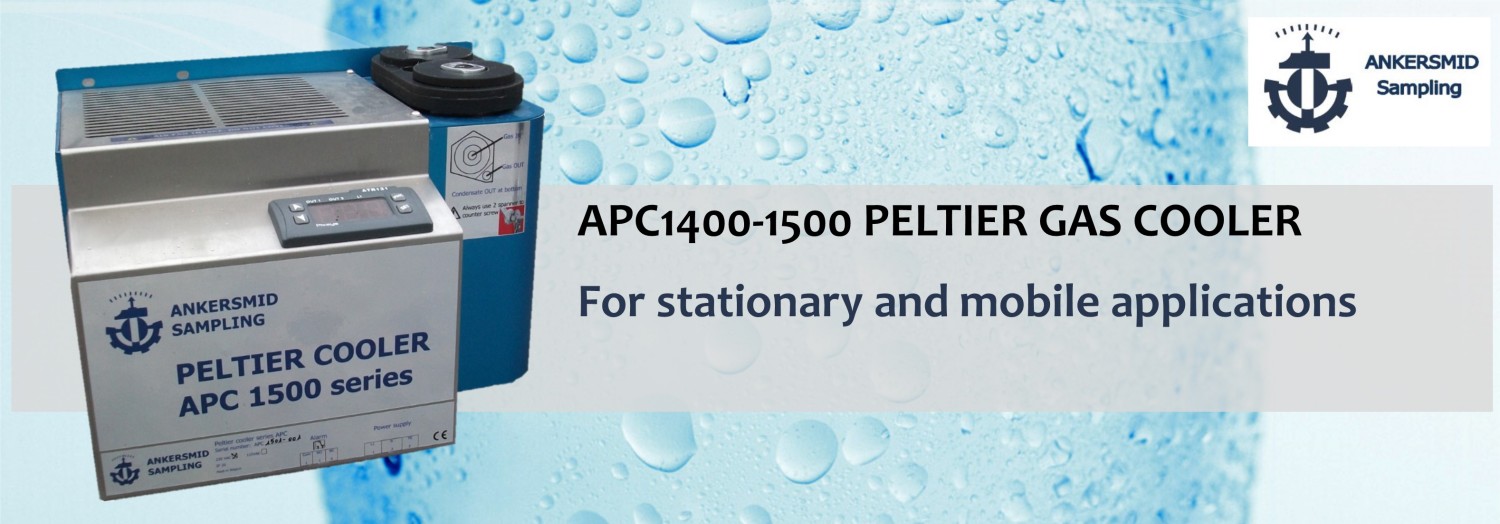

APC 1400 / 1500 / 1600

REFROIDISSEURS GAZ À EFFET PELTIER

La série APC : Refroidisseur Peltier contrôlé électroniquement, incorpore  des échangeurs de chaleur démontables placés dans un coffret en acier inoxydable solide et compact. Les refroidisseurs APC sont destinés aux laboratoires mobiles et les applications fixes lorsque la place est limitée. Un microprocesseur unique contrôle le refroidisseur Peltier  avec une stabilisation puissante du point de rosée. Le point de rosée est réglé à 4°C mais peut être modifié pour toute valeur entre 1 et 15°C. Le condensat  séparé de l’échantillon gazeux est extrait par une pompe péristaltique, par un drainage automatique ou collecté dans un piège.

Le contrôleur numérique offre différents éléments clés  telles que : Les alarmes programmables, un signal de sortie mA, l’ entrées numériques et un protocole Modbus ou une transmission type RS485.

L’ APC existe en 3 vertions :

• APC 1400 : Un échangeur 1 x 200 Nl/h max

• APC 1500 : Deux échangeurs 2 x 200 Nl/h max

• APC 1600 : Un échangeur 1 x 350 Nl/h max

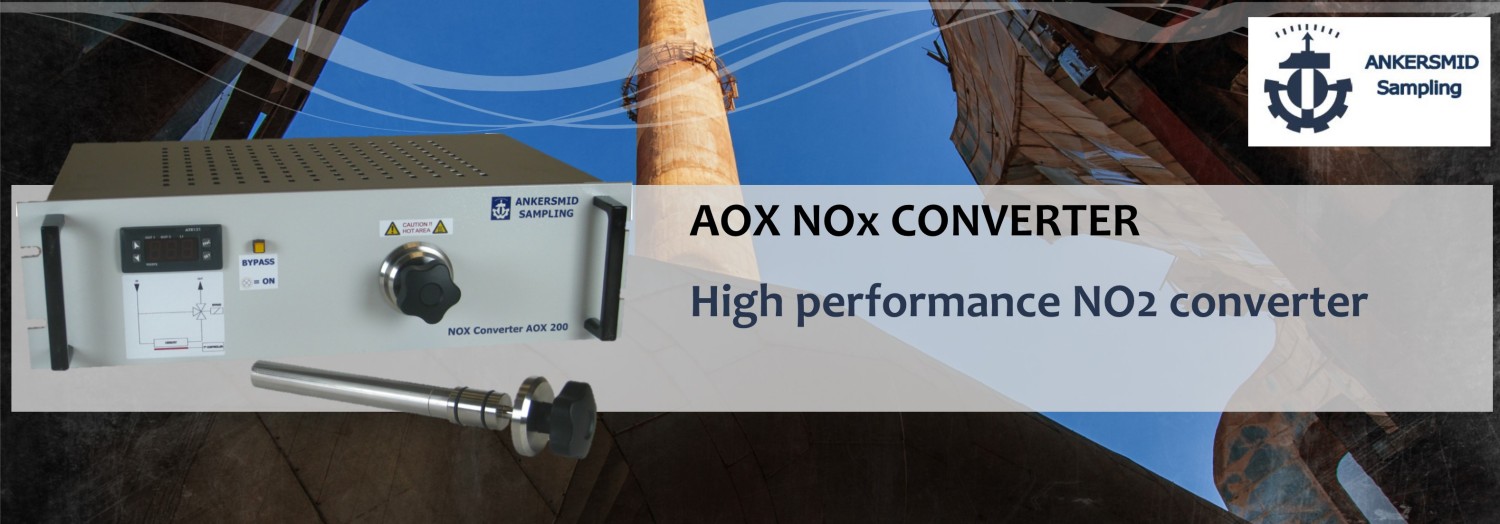

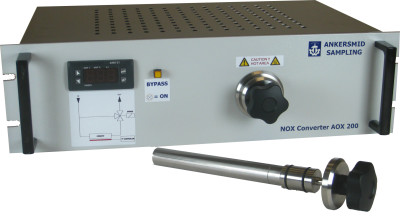

  AOX 100 / 200

Convertisseur NOx

Les convertisseurs AOX de NO2/NO  sont conçus pour être couplés avec un analyseur de gaz NOx pour les émissions continues ou à des fins de surveillance des gaz de procédés. C’est un convertisseur thermique  utilisant un catalyseur spécifique qui transforme avec une grande efficacité le NO2 en NO dans les prélèvements d’échantillons de gaz. Le molybdène est le catalyseur utilisé et la régulation de température précise garantit l’efficacité à 98% de la conversion,  en optimisant la performance et la durée de vie du catalyseur utilisé.
Un contrôleur de température PID permet le réglage et la régulation de la température mesurée par un thermocouple.

Le convertisseur AOX est disponible en 2 versions :

• AOX 200 avec soupape by-pass.

• AOX 100 sans soupape by-pass.

La cartouche de catalyseur est compatible et  adaptée à différentes marques de convertisseur. La cartouche est remplie et formatée en usine et est prête pour un usage immédiat, elle ne génère  aucune émission de CO.

ASS 300

SYSTÈME D’ÉCHANTILLONNAGE FIXE

Le système d’échantillonnage fixe ASS 3xx est conçu pour différents types d’opérations : discontinues ou continues. L’ensemble du système d’échantillonnage des gaz  est monté sur une plaque pour une installation facile sur un mur.  L’ASS échantillonne automatiquement selon l’état du système et travaille en combinaison avec les analyseurs en aval. Il comprend une pompe de prélèvement (AMP) dont le corps est recouvert de téflon et un préfiltre fin (AUF) en amont afin d’éliminer continuellement  les condensats de l’échantillon. les applications peuvent être personnalisées avec différentes options et accessoires tel que des alarmes liquide, des contrôleurs de température additionnels pour des équipements autres chauffés, ou un détecteur en ligne de O2.
Avec le détecteur optionnel thermostatique et paramagnétique de O2, l’ASS est un instrument  adéquat et fiable pour contrôler  les concentrations d’oxygène pour différentes  applications de contrôles d’analyses de gaz incluant : les gaz de process, les émissions de gaz sous contrôle, les gaz inertes, les gaz de combustion, les processus de fermentation, l’air ambiant, les dispositifs de contrôle et de mesure en laboratoire.

Le système d’échantillonnage fixe ASS existe en 2 versions :

• ASS 313 : 200 Nl/h

• ASS 303 : 350 Nl/ h

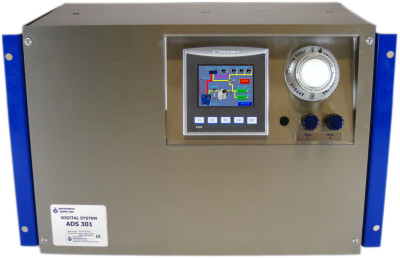

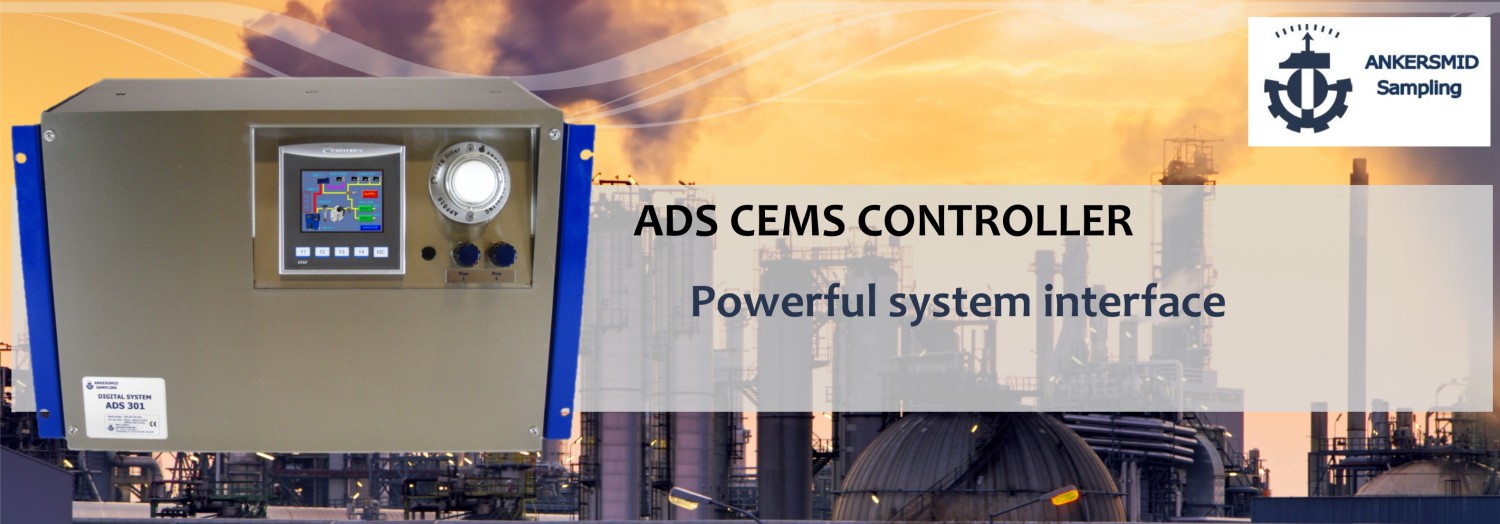

ADS

UNITE DE CONTROLE POUR CEMS

Le système d’échantillonnage  ADS est un système numérique destiné à conditionner les gaz, il est intégré dans un environnement PLC avec un écran tactile  qui constitue l’infrastructure du bureau avec des menus contextuels séparés pour vérifier et contrôler  l’ensemble du système ainsi que les équipements CEMS autres. Le PLC peut être programmé pour satisfaire les standards classiques et les applications spécifiques requises par le CEMS, telles que la vérification automatique quotidienne des calibrations, la référence zéro  et les purges de sécurité dans une configuration simple, double ou redondante. Le PLC et l’ensemble du système d’échantillonnage sont logeables dans un châssis de 19’’ afin de faciliter leur installation  dans le système fourni ou un système d’analyse de gaz tiers. Un filtre fin connecté à l’aspiration de la pompe d’échantillonnage est accessible en facade. Ce filtre peut être garni avec une grande variété d’éléments filtrants réalisés en différents matériaux et porosité. La condensation est continuellement éliminée à l’aide d’une pompe péristaltique.

Un grand éventail d’options améliore l’intégration à long terme et la pérennité des opérations telles que les alarmes liquide, la calibration des soupapes,  des débitmètres, et la régulation de température des systèmes annexes.
