Analyseur Portable – GA21 Plus®

GA21 Plus®

Analyseur Portable

Le GA21 Plus® est un analyseur de gaz portable conçu pour la surveillance des émissions et des gaz de processus à court et moyen terme. Prévu pour des conditions de fonctionnement difficiles, le GA21 Plus® peut être équipé d’un maximum de 9 cellules de mesure parmi une large sélection de composés couramment ciblés dans l’industrie. Avec sa conception compacte, le GA21 Plus® offre des options uniques et de multiples de capteurs, intégrées et calibrées selon les exigences de l’application. Des circuits de gaz séparés et des cellules exclusives permettent de combiner des capteurs NDIR (Non-Dispersive InfraRed), PID (Detecteur à PhotoIonisation), TCD (Détecteur de Conductivité Thermique) ainsi que des cellules électrochimiques remplaçables, performants et fiables dans le même équipement.

Gaz mesurés : O₂, CO, CO₂, CH₄, H₂, Cl₂, HCl, H₂S, NO, NO₂, N₂O, VOCs and SO₂

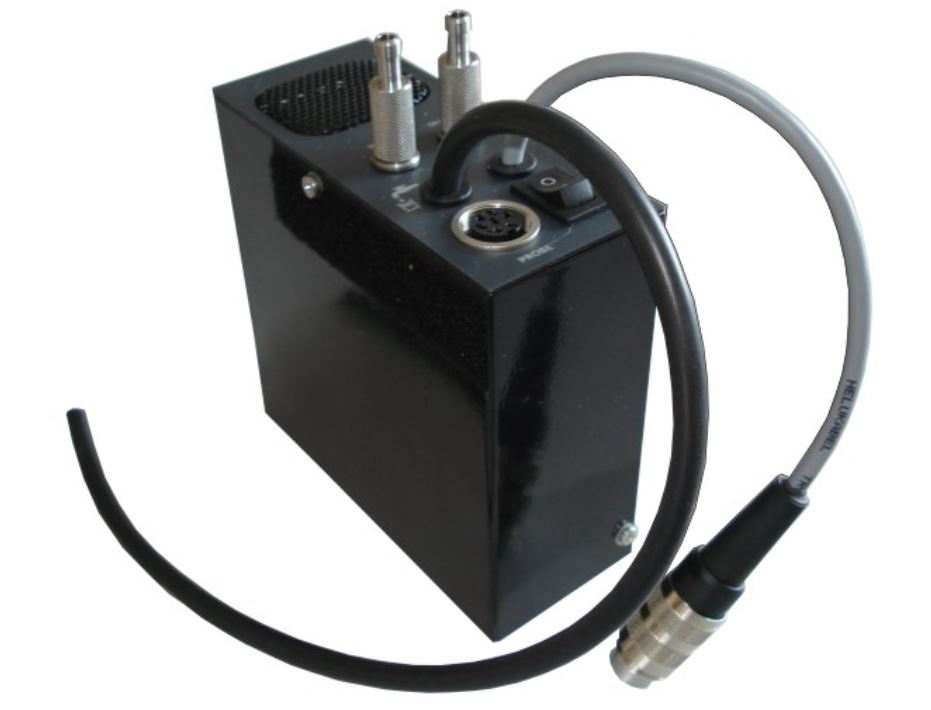

Pour les gaz à forte teneur en humidité, un sécheur de gaz compact complète le système de prélèvement intégré. L’analyseur de gaz portable GA21 Plus® comporte un capteur de pression différentielle intégré pour la vitesse du gaz ainsi qu’une grande mémoire interne pour le stockage de plusieurs semaines de données d’émissions. Son imprimante à ruban intégrée pour papier standard (non thermique) permet l’impression sur place de rapports configurables par l’utilisateur pour une inspection réglementaire rapide et efficace des chaudières et des moteurs.

Simple et doté des technologies d’échantillonnage et de mesure les plus avancées, le GA21 Plus® est un outil abordable mais puissant sur lequel vous pouvez compter pour les tests de contrôle des émissions et les opérations de contrôle de processus.
L’analyseur de gaz portable GA21 Plus® est conforme aux exigences des normes EN 50379 et EN 50270.

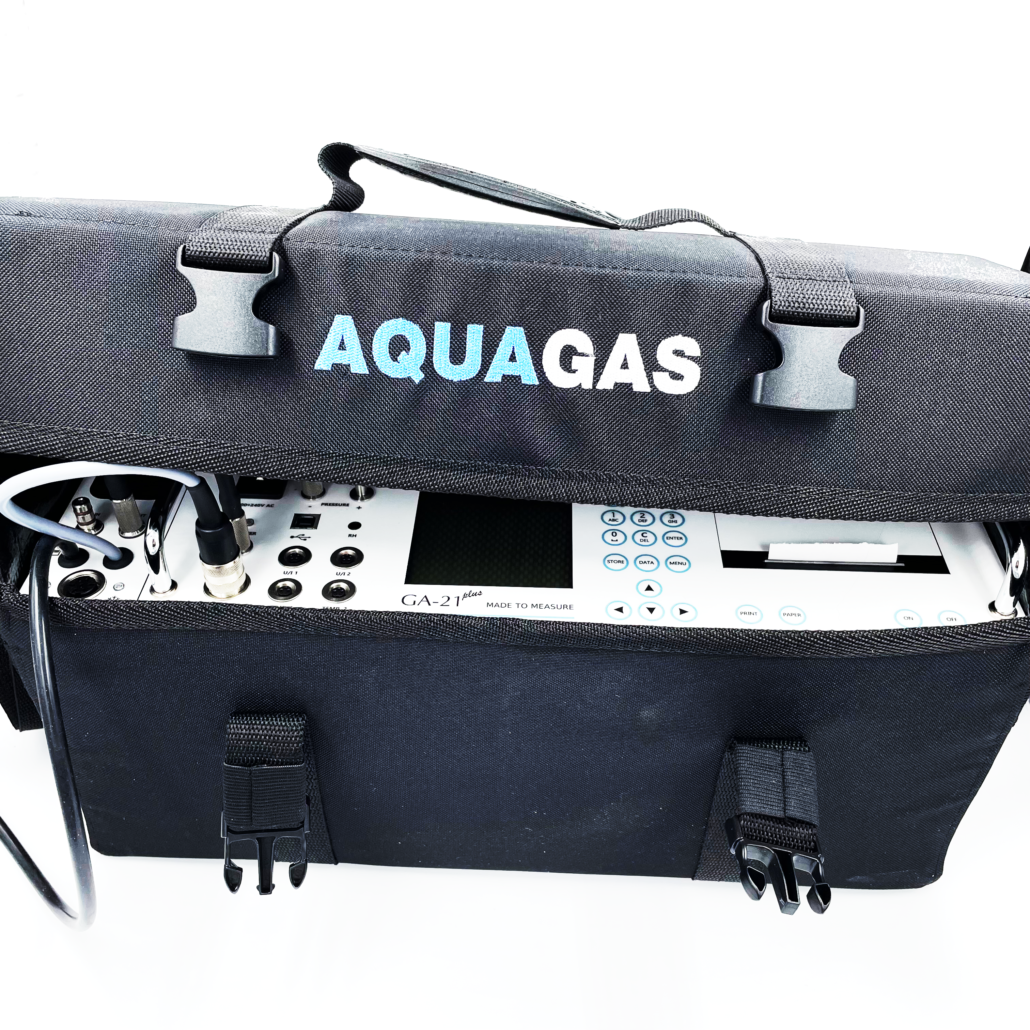

COMPLETE-Portable-gas-analyser-GA21-AquaGas

Combinaison unique de capteurs dans un analyseur de gaz portable simple, compact et abordable

GA21 Plus®

Brochure

Analyseur de Gaz Portable GA21 Plus®

Caractéristiques exclusives

NDIR, PID, TCD et cellules électrochimiques
Équipé d’un maximum de 9 cellules de mesure de gaz. Les configurations types incluent la surveillance des gaz de processus dans les installations de biogaz (O₂, CO, H₂S, CH₄, C_xH_y), la surveillance de la conformité environnementale (NO, NO₂, O₂, CO, SO₂) et le rendement de combustion (CO, NO, O₂). Le GA21 propose également la mesure de la vitesse du gaz ainsi que la température du gaz de procédé et de l’air ambiant (sondes optionnelles requises).
Sonde d’échantillonnage de gaz
Standard ou chauffé, le porte-sonde équipé d’une sonde de prélèvement de gaz échangeable (disponible en différentes longueurs et matériaux) constitue un pistolet de prélèvement complet indispensable pour transporter l’échantillon du point de prélèvement au système de prélèvement de l’analyseur.
Enregistrement des données
Acquisition en temps réel intégrée et traitement instantané des paramètres de processus : température du gaz, température de l’air d’admission de la chaudière, pression différentielle, vitesse du gaz, nombre d’excès d’air, perte en charge, efficacité de combustion…
Capteur de pression différentielle
Capteurs de pression différentielle pour les mesures du tirage de la cheminée et de la vitesse d’écoulement. Tube Pitot, capteurs d’humidité et de température numériques requis.

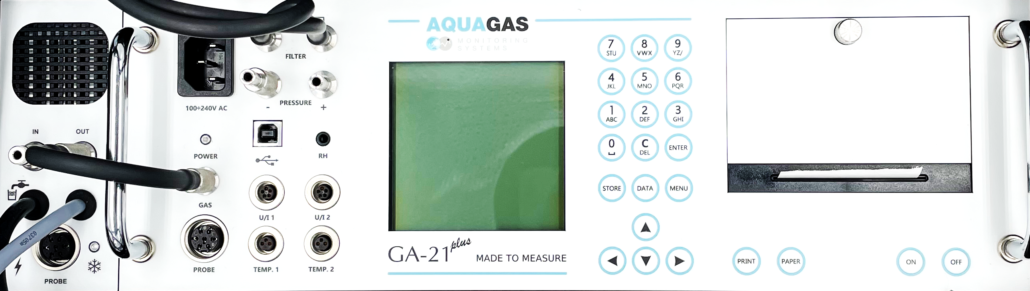

Une interface puissante
Imprimante intégrée pour une impression rapide du rapport configurable par l’utilisateur, micrologiciel pour l’étalonnage assisté du gaz, grande mémoire intégrée pour la sauvegarde des résultats, résultats présentés sur un écran LCD (128×128) avec rétroéclairage.
15 heures d’autonomie
Analyseur de gaz performant et économique pour les essais de cheminée à court et à moyen terme, avec jusqu’à 14 heures de travail (acide-plomb, rechargeable 12V / 2,2 Ah).

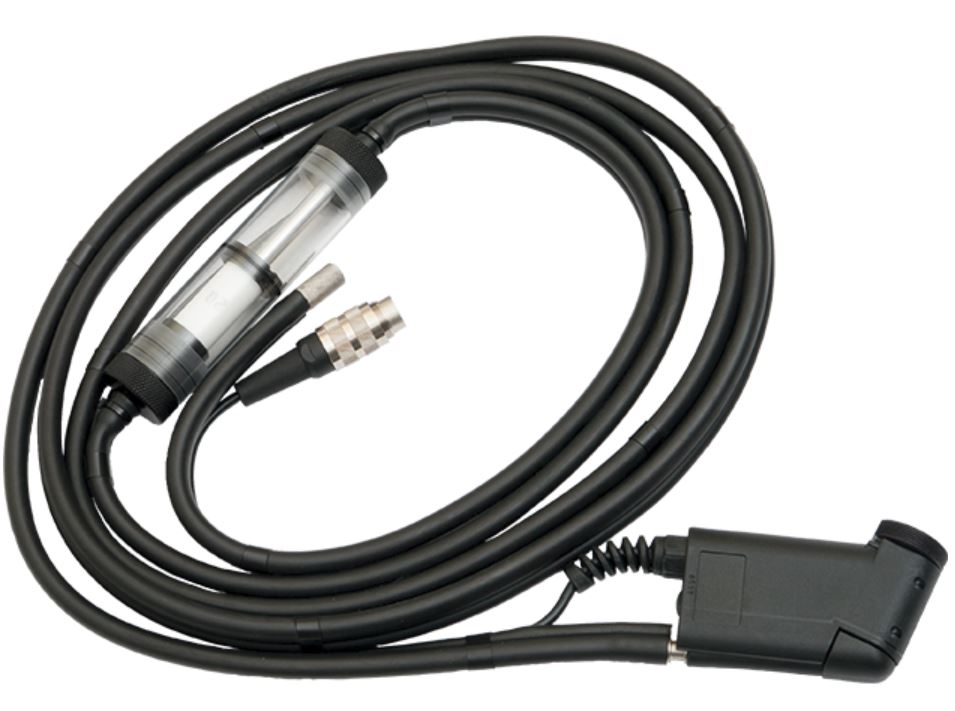

Sonde d’échantillonnage pour GA21 Plus®

avec capteur de température intégré et filtre en ligne

Probe-holder-Portable-gas-analyser-GA21-AquaGas

Sonde Standard

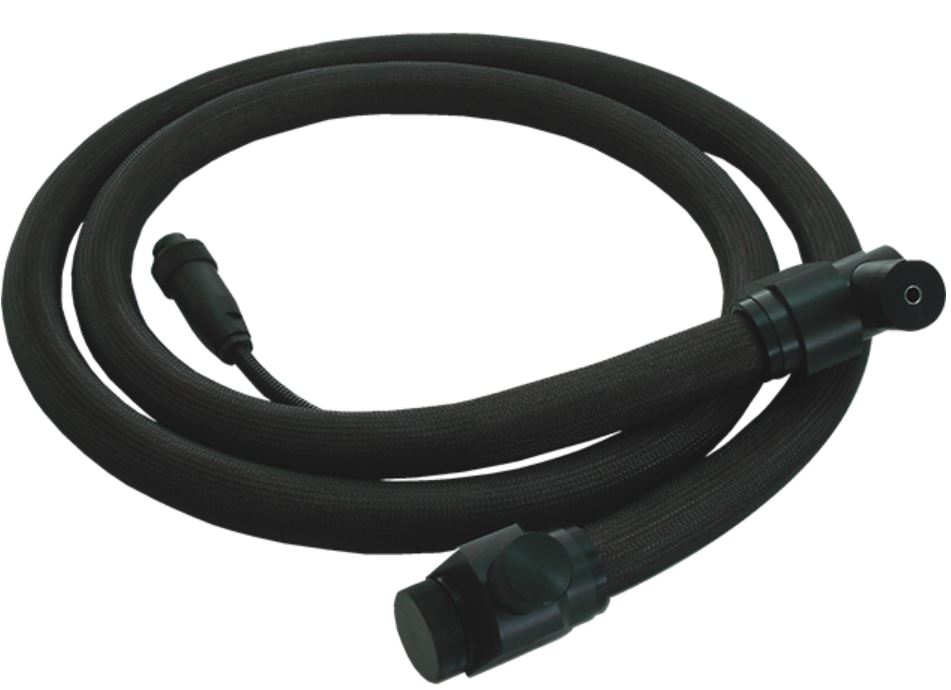

Heated-Sampling-Line-Portable-gas-analyser-GA21-AquaGas

Ligne d’échantillonnage Chauffée

Échantillonnage rapide et sans risque

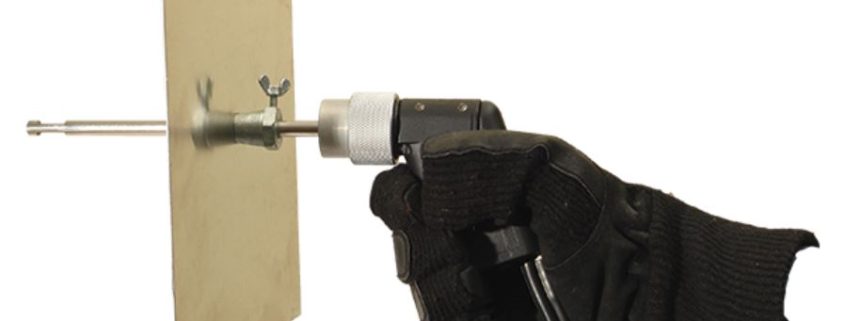

Probe-Assembly-Portable-gas-analyser-GA21-AquaGas-845x321

Sonde d’échantillonnage avec thermocouple de type K (ou autre sur demande)

Ligne d’échantillonnage standard ou chauffée

Sonde interchangeable (disponible en plusieurs longueurs et matériaux)

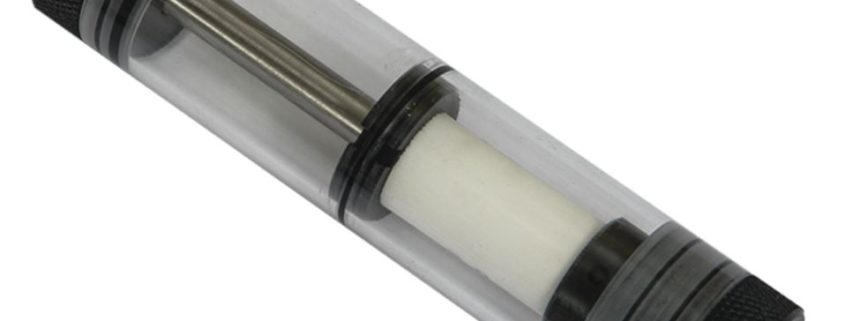

Filtre en ligne et piège à condensat intégrés (2m)

Filter-Portable-gas-analyser-GA21-AquaGas-845x321

Heated-Sampling-Line-2-Portable-gas-analyser-GA21-AquaGas-845x321

Heated-Sampling-Line-4-Portable-gas-analyser-GA21-AquaGas-845x321

Gaz mesurés par le GA21 Plus®

L’analyseur de gaz portable GA21 Plus® offre plusieurs configurations de capteurs possibles. Voici les paramètres de mesure pour les gaz les plus courants.
Pour d’autres gaz ou différentes plages de mesure, veuillez nous consulter.

GAZ	TECHNOLOGIE	RÉSOLUTION	PLAGE DE MESURE	PRÉCISION	TEMPS DE RÉPONSE (T90)	CONFORMITÉ
H₂S	Capteur électrochimique AE	0,1 ppm	2000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
SO₂	Capteur électrochimique AE	0,1 ppm	2000 ppm 5000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
O₂	Capteur électrochimique A2	0,01%	20,95%	± 0,01% abs.	45 sec	EN 50379; CTM-030
O₂	Capteur électrochimique A2	0,01%	25,00%	± 0,01% abs.	45 sec	EN 50379; CTM-030
O₂	Capteur électrochimique A2	0.1%	100.00%	±0.1% abs	45 sec	ISO 12039, CTM-030
CO	Capteur électrochimique AF	0,1 ppm	4000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
CO	Capteur électrochimique AF	1 ppm	4000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
CO	Capteur électrochimique AF	1 ppm	20000 ppm	± 10 ppm abs.	45 sec	EN 50379; CTM-030
CO	Capteur électrochimique AE	0,001%	10 %	± 0,005% abs.	45 sec	EN 50379; CTM-030
CO	Capteur électrochimique AX, faible sensibilité aux interférences croisées H₂	1 ppm	2000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
CO	NDIR	0.01%	10%	±0.05% abs.	45 sec	EN 15058
CO	NDIR	0.1%	100%	±0.5% abs.	45 sec	EN 15058
NO	Capteur électrochimique AE	0,1 ppm	1000 ppm 5000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
NO₂	Capteur électrochimique AF	0,1 ppm	1000 ppm	± 5 ppm abs.	45 sec	EN 50379; CTM-030
CO₂	NDIR	0.01%	25%	±0.05%	45 sec	ISO 12039
CO₂	NDIR	0.01%	50%	±0.05%	45 sec	ISO 12039
CO₂	NDIR	0.1%	100%	±0.5%	45 sec	ISO 12039
CH₄	NDIR	0.01%	5%	±0.05%	45 sec
CH₄	NDIR	0.01%	25%	±0.05%	45 sec
CH₄	NDIR	0.1%	100%	±0.5%	45 sec
N₂O	NDIR	1 ppm	2000 ppm	±10ppm abs.	45 sec	ISO 21258
H₂	TCD Détecteur de conductivité thermique	0,1%	10% 25% 50% 100%	0,1%	45 sec
CL₂	Capteur électrochimique	1 ppm	250 ppm	±5ppm abs.	60 sec
VOC	PID Détecteur à PhotoIonisation	1 ppm	100 ppm 1000 ppm	±5ppm abs.	120 sec	Method 21
HCl	Capteur électrochimique	1 ppm	100 ppm	±5ppm abs.	70 sec

Accessoires GA21 Plus®

Une large gamme d’options

Imprimante

Imprimante thermique avec connexion Bluetooth

Recepteur sans contact

Connecteur à distance bluetooth

Refroidissement à effet Peltier

Module d’échange thermique

Equipements de Contrôle

Conditionneurs de gaz, Sonde d’échantillonnage, Analyseurs Multigaz, Unité à Main et autres…

Analyseur de Gaz Portable GA21 Plus®

Sur mesure pour les besoins industriels d’aujourd’hui

Applications Standards

La surveillance des gaz de procédés et des émissions dans les installations de combustion, les chaudières, gaz de synthèse, biogaz, les installations de recyclage des déchets (Waste to Energy) et les systèmes de filtration associés sont des applications typiques de l’analyseur de gaz portable GA21-Plus®.

Décharges

La «mise en décharge» est la principale méthode d’élimination des déchets solides municipaux et domestiques en France. Bien que conservés dans un environnement sans oxygène et dans des conditions relativement sèches, les déchets enfouis produisent des quantités importantes de gaz d’enfouissement (principalement du méthane). Le GA21-Plus permet de surveiller les émissions de polluants provenant des décharges de déchets solides liées aux procédés et à la pollution atmosphérique. Les activités des décharges nécessitent le contrôle des émissions de méthane CH₄ et de composés organiques non méthaniques (NMHC), ainsi qu’une surveillance en ligne précise de la composition du gaz (CH₄, CO, CO₂, H₂, H₂S et O₂). Cela nécessite effectivement la collecte et la combustion des gaz de décharge. Donc, une bonne solution au problème des gaz d’enfouissement est de les collecter et de les utiliser pour produire de l’électricité. Les gaz d’enfouissement entrant dans le système de prélèvement de gaz sont saturés en eau et cette eau doit être éliminée avant tout traitement ultérieur. La composition sèche typique du gaz à faible teneur en BTU est de 57% de méthane, 42% de dioxyde de carbone, 0,5% d’azote, 0,2% d’hydrogène, 0 à 1 000 ppm de H₂S et 0,2% d’oxygène. En outre, un nombre important d’autres composés sont trouvés en quantités infimes. Ceux-ci comprennent les alcanes, les aromatiques, les chlorocarbures, les composés oxygénés, les autres hydrocarbures et le dioxyde de soufre.

Biogaz

Dans les processus biotechnologiques, la surveillance détaillée du produit de fermentation, dans ce cas du biogaz, fournit des informations précieuses. Par conséquent, il est recommandé de surveiller à la fois le volume de gaz produit et la composition du gaz. En ce qui concerne la surveillance des procédés, une modification de la production ou de la composition du gaz peut être un indicateur du déséquilibre des procédés.

Composants principaux du biogaz

Le CH₄ et le H₂S mesurés au cours du processus de méthanisation donnent une bonne vue d’ensemble des performances du processus de dégradation et de l’activité bactérienne. Une diminution de la teneur en méthane peut être un premier signe de surcharge organique, à condition que le mélange de matières premières n’ait pas changé récemment. De même, une augmentation soudaine de H₂S peut provoquer une instabilité du processus.

La surveillance simultanée et en temps réel du méthane, du sulphure d’hydrogène et du dioxyde de carbone profite à une automatisation du processus (i.e. fonctionnement des épurateurs).

Avant d’entrer dans la chaîne de distribution, le produit doit être qualifié, toujours pour des raisons économiques (un excès de H₂S et / ou de CO₂ dans le CH₄ le rendrait suffisamment acide et potentiellement corrosif pour endommager l’infrastructure de distribution).

La surveillance continue des émissions dans les cheminées de CH₄, H₂S, CO, CO₂ et O₂ est requise pour la conformité environnementale.

En savoir plus sur le Biogaz

Contrôle des émissions et inspections réglementaires

Petites à moyennes installations de combustions : Brûleurs à gaz, systèmes de chauffage…

Grosses installations de combustions : Dans les centrales thermiques au charbon et au gaz, les fours à ciment, les fonderies, les papeteries … Exigences réglementaires strictes pour la surveillance et la déclaration des émissions. L’analyseur de gaz portable GA21 Plus® permet une conformité efficace et sans faille pour une large gamme de contaminants.

Centres de traitement des gaz

La précision et la grande fiabilité dans des conditions d’exploitation difficiles font du GA12-Plus® un puissant outil d’optimisation pour les installations de recyclage des déchets (incinérateur, station de traitement de l’eau).

Les réductions catalytiques et non catalytiques sélectives (SCR et SNCR) sont conçues pour réduire les émissions de NOx en injectant de l’ammoniac directement à l’échappement de la chambre de combustion. Ce processus fait réagir les oxydes d’azote avec l’ammonium et se transforme en azote et en eau. Le GA12-Plus® est adapté à la surveillance des SNCR et SCR en amont et en aval et fournit aux opérateurs des données précises permettant de contrôler les émissions réglementaires de NOx tout en optimisant le processus de dénitrification avec des mesures de NOx en amont.

Les épurateurs de gaz de combustion et de fumées réduisent les émissions de gaz acides tels que le SO₂ en pulvérisant de la poudre (ou solution) de chaux, tandis que les rejets de métaux lourds et de polluants organiques sont contrôlés par l’ajout de charbon actif. La surveillance en ligne de l’O₂, du SO₂ en amont permet de réduire la quantité de réactifs injectés.

Gaz de Synthèse

L’utilisation de systèmes de surveillance en ligne des gaz de procédés en des endroits tels que la sortie de gaz de haut fourneau, les convertisseurs de gaz d’échappement et la sortie de gaz de cokéfaction est très raisonnable pour analyser la composition des gaz combustibles en mesurant la concentration de CO, CO₂, O₂, N₂, CH₄, et H₂. La valeur calorifique et l’indice de Wobbe (WI) peuvent alors être calculés avec précision. Les aciéries modernes utilisent un système de surveillance en ligne stationnaire dédié pour surveiller les principaux composants des gaz de traitement à base de fer à réduction directe, qui sont essentiels pour bien comprendre l’état et l’efficacité du processus.

En savoir plus sur les Gaz de Synthèse
